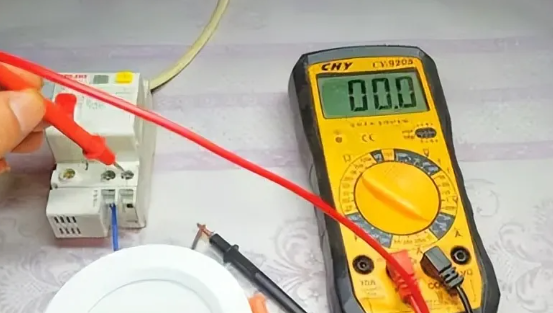

1. 測量時指示燈會亮、蜂鳴器響證明線路是通的狀態，沒聲證明是斷開狀態。

鉗形電流表使用詳解

鉗形電流表使用功能詳解

一、 鉗形電流表是一種可以測量正在運行的電氣線路中電流大小的電流表，它由電流互感器和電流表組成。

根據測量機構可分為整流式的磁電系儀表（用于交流電路）和電磁系儀表（用于交流、直流電路）。

二、 鉗形電流表是維修電工常用的測量儀表之一，我們應該怎樣正確使用鉗形電流表呢？

1） 安全操作規程要牢記，在高壓回路操作應當兩人進行，禁止用導線從鉗形電流表另接表測量，使用時注意電壓等級，穿戴好絕緣鞋、絕緣手套，站在絕緣墊上，不得接觸其他設備，以防止短路或接地，取讀測量數據時，要注意保持頭部與帶電部位的安全距離。在測量高壓電路時，電纜兩線間距應大于30CM，且絕緣良好，方便測量，才能進行。

2） 使用鉗形電流表時，要根據使用場所，電流性質大小選擇相應的型號或檔位。

3） 選擇量程，一定要先估算被測電流的大小，如果無法估算，應把量程大到最大，然后再根據測量數據逐步減小量程，進行精確測量。

4） 不能在使用鉗形電流表測量時更換檔位，內部的電流互感器在測量時二次側是不允許斷路的，否則容易造成儀表損壞，產生的高壓甚至危及人身安全。

5） 單相線路中，兩根線路不能同時鉗入鉗口內。

6） 要養成每次使用完畢后，把量程撥至最大檔位，以防止下次使用時沒注意看量程就進行測量。

7） 鉗形電流表在測量時要在規定的頻率范圍內使用，除正弦波電流之外，它對所有波形電流的測量都會產生誤差。

8） 繞線轉子異步電動機的轉子電流不能用交流鉗形電流表測量，因?yàn)殡妱?dòng)機工作時，轉子的頻率低，會產生較大誤差，容易導致誤判。

注意：在測量的過程中，屏幕顯示的數值，要看小數點的位置，還要看數值后面的單位，特別是測量電阻值，1000Ω=1kΩ、1000kΩ=1MΩ

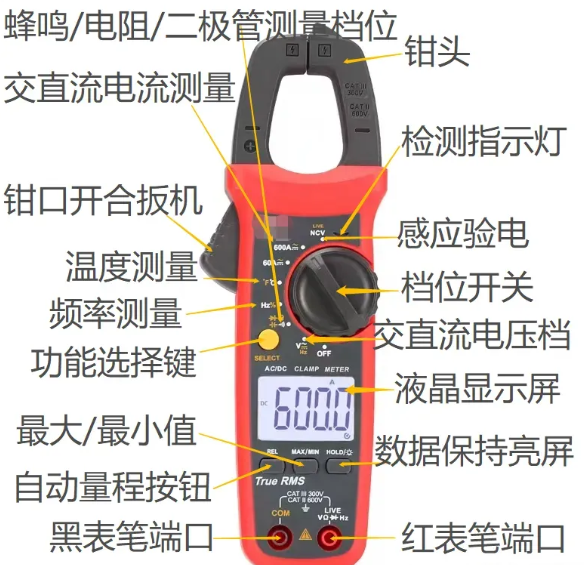

三、 使用功能詳解

1） V~/-交直流電壓測試

選擇合適量程，將檔位開關撥至交直流電壓檔，黑表筆插入COM/公共端口，紅表筆插入V/Ω端口，用表筆測量兩相之間電壓。

2） A~/-交直流電流測量

選擇合適量程，將檔位開關撥至60/600A~/-交直流電流檔位（用鉗頭卡測量，卡一根線）。

3） 二極管/電阻/通斷蜂鳴檔（用表筆測量）

4） Hz頻率/%占空比測量檔

5） F電容（用表筆測量）/℃溫度測量檔（插溫感探頭測量）

6） NCV感應驗電測量通斷檔

7） SELECT功能轉換按鍵

8） REL自動量程按鍵

9） MAX最大值/MIN最小值按鍵

10） HOLD數據保持/亮屏按鍵
