防火卷簾與防火墻或防火門等防火分隔物將各樓層在水平方向分隔出防火區域，可以有效地把火勢控制在一定的范圍內，減少火災損失，同時可以為人員安全疏散、消防撲救提供有利的條件,今天為大家總結一下防火卷簾的知識點。

01 防火卷簾分類

《防火卷簾》 GB14102-2005

5.1 按耐風壓強度分類見表1。

5.2 按簾面數量分類見表2。

表2 按簾面數量分類

5.4 按耐火極限分類見表4。

表4 按耐火極限分類

02 防火卷簾結構示意圖

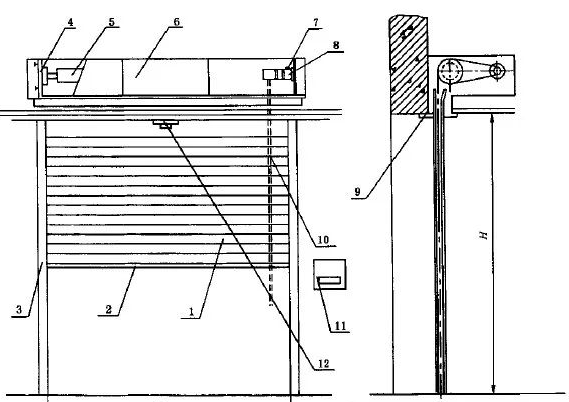

    結構示意圖及各零部件名稱見圖１。

圖1 防火卷簾結構示意圖

1——簾面；7——限位器；

2——座板；8——卷門機；
3——導軌；9——門楣；
4——支座；10——手動拉鏈；
5——卷軸；11——控制箱（按鈕盒）；
6——箱體；12——感溫、感煙探測器。
注：防火卷簾的結構有多種形式，此圖僅是示例。

03 防火卷簾型號

4.2.1 鋼質防火卷簾的名稱符號為GFJ。
4.2.2 無機纖維復合防火卷簾的名稱符號為WFJ。
4.2.3 特級防火卷簾的名稱符號為TFJ。

防火卷簾的代號表示為

注1：防火卷簾的簾面數量為一個時，代號中簾面間距無要求。
注2：防火卷簾為無機纖維復合防火卷簾時，代號中耐風壓強度無要求。
注3：鋼質防火卷簾在室內使用，無抗風壓要求時，代號中耐風壓強度無要求。
注4：特級防火卷簾在名稱符號后加字母Ｇ、Ｗ、Ｓ、和Ｑ，表示特級防火卷簾的結構特征。其中Ｇ表示簾面由鋼質材料制作；Ｗ表示簾面由無機纖維材料制作；Ｓ表示簾面兩側帶有獨立的閉式自動噴水保護；Ｑ表示簾面為其他結構型式。
    示例1：GFJ-300300-F2-C_Z-D-80表示洞口寬度為300cm，高度為300cm，耐火極限不小于2.00h，啟閉方式為垂直卷，簾面數量為一個，耐風壓強度為80型的鋼質防火卷簾。
    示例2：TFJ（W）-300300-TF3-C_Z-S-240表示簾面由無機纖維制造，洞口寬度為300cm，高度為300cm，耐火極限不小于3.00h，啟閉方式為垂直卷，簾面數量為兩個，簾面間距為240mm的特級防火卷簾。

3.1
    鋼質防火卷簾 steel fire resistant shutter
    指用鋼質材料做簾板、導軌、座板、門楣、箱體等，并配以卷門機和控制箱所組成的能符合耐火完整性要求的卷簾。
3.2
    無機纖維復合防火卷簾 mineal fibre compositus fire resistant shutter
    指用無機纖維材料做簾面（內配不銹鋼絲或不銹鋼絲繩），用鋼質材料做夾板、導軌、座板、門楣、箱體等，并配以卷門機和控制箱所組成的能符合耐火完整性要求的卷簾。
3.3
    特級防火卷簾 special type fire resistant shutter
    指用鋼質材料或無機纖維材料做簾面，用鋼質材料做導軌、座板、夾板、門楣、箱體等，并配以卷門機和控制箱所組成的能符合耐火完整性、隔熱性和防煙性能要求的卷簾。

04 防火卷簾耐火極限要求

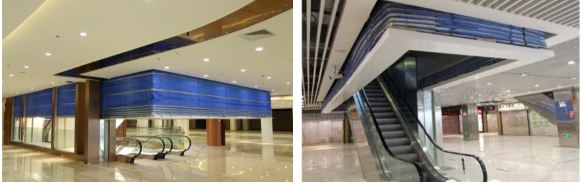

06 防火卷簾設置部位

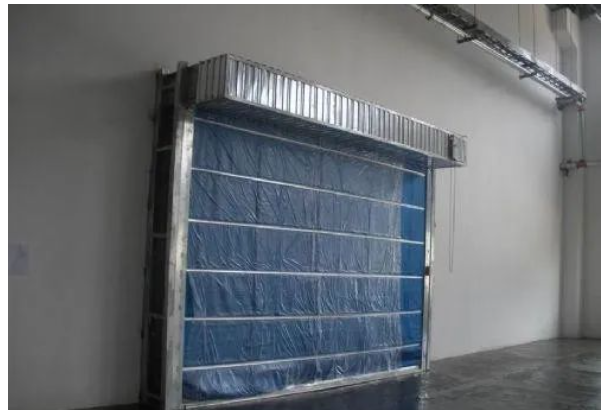

下圖為側裝式防火卷簾錯誤安裝實例

錯誤分析：防火卷簾的導軌未按規定安裝在建筑結構上，并應采用預埋螺栓、焊接或膨脹螺栓連接。導軌安裝應牢固，固定點間距應為600mm～1000mm。
