1.自動跟蹤定位射流滅火系統可用于撲救民用建筑和丙類生產車間、丙類庫房中，火災類別為A類的下列場所：2）凈空高度大于8m且不大于12m，難以設置自動噴水滅火系統的高大空間場所。6）火災危險等級為現行國家標準《自動噴水滅火系統設計規范》GB 50084規定的嚴重危險級。
1.自動消防炮滅火系統和噴射型自動射流滅火系統應保證至少2臺滅火裝置的射流能到達被保護區域的任一部位。2.自動消防炮滅火系統用于撲救民用建筑內火災時，單臺炮的流量不應小于20L/s；用于撲救工業建筑內火災時，單臺炮的流量不應小于30L/s。
3.噴射型自動射流滅火系統用于撲救輕危險級場所火災時，單臺滅火裝置的流量不應小于5L/s；用于撲救中危險級場所火災時，單臺滅火裝置的流量不應小于10L/s。

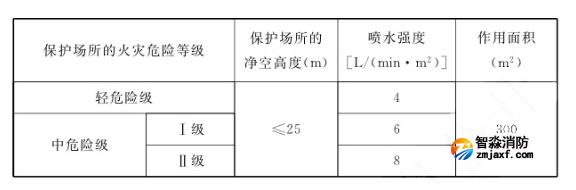

4.自動消防炮滅火系統和噴射型自動射流滅火系統滅火裝置的設計同時開啟數量應按2臺確定。5.噴灑型自動射流滅火系統的滅火裝置布置應能使射流完全覆蓋被保護場所及被保護物。系統的設計參數不應低于下表的規定。

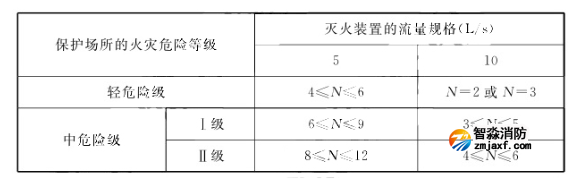

6.噴灑型自動射流滅火系統滅火裝置的設計同時開啟數量，應按保護場所內任何一點著火時，可能開啟射流的滅火裝置的最大數量確定，且應符合下表的規定。
7.自動跟蹤定位射流滅火系統的設計持續噴水時間應不小于1h。
三、管道與閥門
1.自動消防炮滅火系統和噴射型自動射流滅火系統每臺滅火裝置、噴灑型自動射流滅火系統每組滅火裝置之前的供水管路應布置成環狀管網。環狀管網的管道管徑應按對應的設計流量確定。2.系統的環狀供水管網上應設置具有信號反饋的檢修閥。檢修閥的設置應確保在管路檢修時，受影響的供水支管不大于5根。3.每臺自動消防炮或噴射型自動射流滅火裝置、每組噴灑型自動射流滅火裝置的供水支管上應設置自動控制閥和具有信號反饋的手動控制閥，自動控制閥應設置在靠近滅火裝置進口的部位。
4.信號閥、自動控制閥的啟、閉信號應傳至消防控制室。5.室內、室外架空管道宜采用熱浸鋅鍍鋅鋼管等金屬管材。架空管道的連接宜采用溝槽連接件（卡箍）、螺紋、法蘭、卡壓等方式，不宜采用焊接連接。6.埋地管道宜采用球墨鑄鐵管、鋼絲網骨架塑料復合管和加強防腐的鋼管等管材。埋地金屬管道應采取可靠的防腐措施。8.在系統供水管道上應設泄水閥或泄水口，并應在可能滯留空氣的管段頂端設自動排氣閥。消防水源、消防水泵、消防水泵房、消防水泵接合器的設計應符合現行國家標準《消防給水及消火栓系統技術規范》GB50974的有關規定。自動消防炮滅火系統應設置獨立的消防水泵和供水管網，噴射型自動射流滅火系統和噴灑型自動射流滅火系統宜設置獨立的消防水泵和供水管網。當噴射型自動射流滅火系統或噴灑型自動射流滅火系統與自動噴水滅火系統共用消防水泵及供水管網時，應符合下列規定：1）兩個系統同時工作時，系統設計水量、水壓及一次滅火用水量應滿足兩個系統同時使用的要求。2）兩個系統不同時工作時，系統設計水量、水壓及一次滅火用水量應滿足較大一個系統使用的要求。
消防水泵應按一用一備或兩用一備的比例設置備用泵。備用泵的工作能力不應小于其中工作能力最大的一臺工作泵。
2.高位消防水箱和氣壓穩壓裝置
采用臨時高壓給水系統的自動跟蹤定位射流滅火系統，宜設高位消防水箱。自動跟蹤定位射流滅火系統可與消火栓系統或自動噴水滅火系統合用高位消防水箱。高位消防水箱的設置高度應高于其所服務的滅火裝置，且最低有效水位高度應滿足最不利點滅火裝置的工作壓力，其有效儲水量應符合現行國家標準《消防給水及消火栓系統技術規范》GB50974的有關規定。
當無法按照本標準第4.5.16條要求設置高位消防水箱時，系統應設氣壓穩壓裝置。氣壓穩壓裝置的設置應符合下列規定：1）供水壓力應保證系統最不利點滅火裝置的設計工作壓力。2）穩壓泵流量宜為1L/s~5L/s，并小于一個最小流量滅火裝置工作時的流量。4）氣壓穩壓裝置的氣壓罐宜采用隔膜式氣壓罐，其調節水容積應根據穩壓泵啟動次數不大于15次/h計算確定，且不宜小于150L。系統應設消防水泵接合器，其數量應根據系統的設計流量計算確定，每個消防水泵接合器的流量宜按10L/s~15L/s計算。供電電源應采用消防電源，系統設備的配電回路不應采用漏電保護開關，但可采用具有漏電報警功能的保護裝置。系統的供電電纜和控制線纜應采用耐火銅芯電線電纜，系統的報警信號線纜應采用阻燃或阻燃耐火電線電纜。
視頻信號傳輸應采用視頻同軸電纜或者光纜傳輸。當采用視頻同軸電纜傳輸時，電纜中間不宜有接頭。
探測和控制信號傳輸距離較遠時，宜采用光纜傳輸。
在有爆炸危險場所，電氣設備和線路的選用、管道防靜電措施應符合現行國家標準《爆炸危險環境電力裝置設計規范》GB50058的有關規定。
1.系統應具有自動控制、消防控制室手動控制和現場手動控制三種控制方式。消防控制室手動控制和現場手動控制相對于自動控制應具有優先權。2.系統在自動控制狀態下，控制主機在接到火警信號，確認火災發生后，應能自動啟動消防水泵、打開自動控制閥、啟動系統射流滅火，并應同時啟動聲、光警報器和其他聯動設備。系統在手動控制狀態下，應人工確認火災后手動啟動系統射流滅火。1）自動消防炮滅火系統和噴射型自動射流滅火系統在自動控制狀態下，當探測到火源后，應至少有2臺滅火裝置對火源掃描定位，并應至少有1臺且最多2臺滅火裝置自動開啟射流，且其射流應能到達火源進行滅火。2）噴灑型自動射流滅火系統在自動控制狀態下，當探測到火源后，發現火源的探測裝置對應的滅火裝置應自動開啟射流，且其中應至少有一組滅火裝置的射流能到達火源進行滅火。3.系統自動啟動后應能連續射流滅火。當系統探測不到火源時，對于自動消防炮滅火系統和噴射型自動射流滅火系統應連續射流不小于5min后停止噴射，對于噴灑型自動射流滅火系統應連續噴射不小于10min后停止噴射。系統停止射流后再次探測到火源時，應能再次啟動射流滅火。4.穩壓泵的啟動、停止應由壓力開關控制。氣壓穩壓裝置的最低穩壓壓力設置，應滿足系統最不利點滅火裝置的設計工作壓力。
