火災自動報警及消防聯動控制系統主機主要由：①主機主板、②回路卡、③手動控制盤、④多線制控制盤、⑤直流不間斷電源、⑥消防應急廣播系統、⑦消防電話系統、⑧CRT系統、⑨機箱等組成。

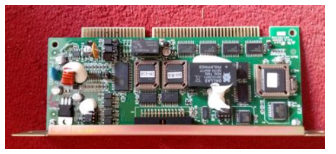

主機主板是火災報警控制器的核心部件，決定了控制器的最大容量和性能，不同產品、不同型號各有所不同。選用時主機主板既要滿足本工程所需容量，還要考慮是否有再建、擴建工程共用本主機，以及是否可能改變建筑物的使用功能等因素，據此確定回路卡數量，最終確定所選用主機主板。

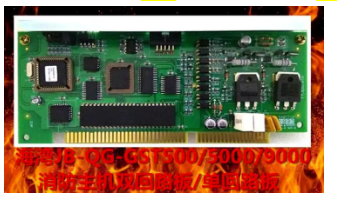

回路卡分雙回路和單回路兩類，市場上多為雙回路卡。單回路卡用于點數很少的工程，回路卡也因生產商的不同有較大差異，選用時應了解產品的具體情況。有的回路卡只能帶智能探測器，有的回路卡只能帶監視/控制模塊，有的回路卡則可將智能探測器和編址模塊混帶。所以，選擇回路卡要根據防火分區及樓層，計算出各防火分區總的點數，且按照規范應預留15%~20%的擴展余量，確定回路卡數量。

三、手動控制盤

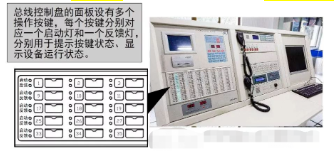

手動控制盤是手動遠程控制消防聯動設備的操作盤，屬于總線控制，用干控制正壓送風機、排煙風機、電梯、廣播、消火栓泵、噴淋泵等聯動設備。應計算出所需控制的總點數，選用大于總點數10%余量即可。

四、多線制控制盤

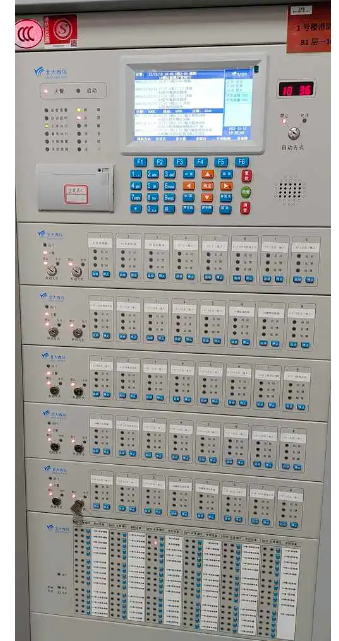

多線制控制盤是控制消防設備的啟、停，并應顯示其工作狀態，是消防聯動系統的后備保證，當火災自動報警控制系統無法正常工作，需要人為啟動消防設備時使用的.控制盤。其控制點數與消防控制設備一-對應，采用硬接點方式連接，相當于設備的現場啟、停按鈕，針對排煙機、正壓送風機、消防泵、噴淋泵等火災聯動控制設備。目前市場上多線控制盤都會配合一個隔離模塊使用。模塊是非編碼的，主要作用是實現火災報警系統的強弱電隔離，防止消防設備動作時，強電串入報警系統燒壞報警設備。

五、直流不間斷電源

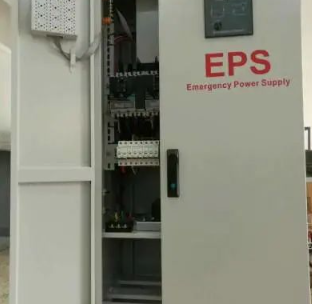

直流不間斷電源是一種DC24V大容量電源輸出設備，在火災報警控制系統中，作為聯動控制系統的電源使用，為聯動控制模塊及被控設備供電。電源箱以交流220V作為主電源，內置DC24V密封鉛電池作為備用電源，采用開關電源穩壓電路及備電浮充電路，具有輸出過流自動保護、主備電切換和完善的備電自動充電及備電過放電保護功能。同時，本智能電源箱可對主、備電及電源輸出狀態進行監控。

可報主、備電故障、輸出故障，還具有輸出電壓、輸出電流的顯示功能，可直觀地觀察電源箱的工作狀態。

1、確保輸出電流的大小能滿足自動狀態下需啟動最多設備時所需的電流即可。需要電源盤供電的設備有輸出模塊、輸入輸出模塊、聲光報警器、警鈴模塊、廣播模塊等。如果消防設備只是純阻性負載，只需考慮穩態電流;若還有容性負載，則要考慮沖擊電流即動作電流。這些模塊巡檢電流一般為5mA左右，啟動時電流為巡檢電流的7倍~10倍。

2、確保線路滿載時末端設備電壓足夠驅動設備。當導線很長，目電流較大時，導線上的壓降就比較明顯，有可能導致末端設備電壓低于工作電壓而無法正常動作。

3、當采用了樓層顯示時，因其工作電流和報警電流都遠遠大于其他設備，則需另外配置專供其使用的電源盤，并布樓層顯示電源專線。

4、每塊電源盤都要配備一組蓄電池作為備用電源，主機主板也要配備一組蓄電池作為備用電源。

主電是常規消防主電源，備電是備電源，備電有幾組電瓶組成備電，當主電故障，啟動備電，使主機正常正常供電，備電燈亮起，則備電工作。

先看它的組成：均具有手動控制開關，且能進行自動轉換?；馂?zāi)報警控制器具有主電極，備用電源運行狀態指示功能，當有主電供電時，主電工作指示燈點亮。如主電源發生故障，火災報警控制器自動切換到備電電源供電。

消防控制器的主電開關順序應該是。先開主電源。再開備用電源。

備用電源也就是消防廣播。消防電話開關。如果要先關機的話。先關備用電源。再開主電源。

當然，大多數消防主機都是有兩個開關，即主電開關和備電開關，另外像海灣消防高能H型消防主機還有一個板卡工作開關（沒有這個開關的按照主備電開關操作即可）。它的操作如下：

開機操作：

依次打開 1.主電開關→ 2.備電開關→ 3.工作開關。

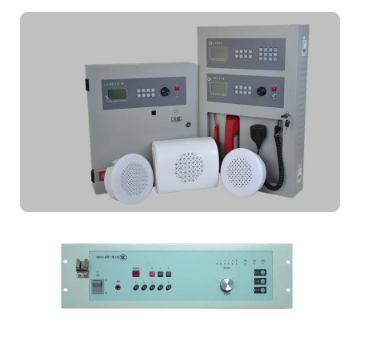

消防應急廣播系統主要由音源設備(具有放音、錄音功能)、功率放大器和處理設備、輸出模塊和線路、揚聲器等設備構成，是火災疏散和滅火指揮的重要設備，在整個消防控制管理系統中起著極其重要的作用。發生火災時，應急廣播信號源設備發出信號，經功率放大器放大后，消防主機驅動相應區域的模塊實現應急廣播。為商場等大型場所選用的功率放大器，輸出功率應是火災時最大相鄰三層廣播總功率的1.5倍左右。若應急廣播平時作為背景音樂，功率放大器的功率應是所有廣播功率總和的1.5倍左右，否則功率放大器將會啟動過載保護造成無法輸出背景音樂。

消防電話系統是一種消防專用通訊系統，分總線制和多線制兩種。通過它可迅速實現對火災的人工確認，及時掌握火災現場情況，便于指揮滅火。

總線制消防電話系統由設置在消防控制中心總線制消防電話主機和火災報警控制器、現場的消防電話專用模塊和消防電話插座及消防電話分機構成。消防電話專用模塊是一種編碼模塊，直接與火災報警控制器總線連接，并需要接上DC24V電源總線。為實現電話語音信號的傳送，還需要接入消防電話總線。消防電話專用型模塊上有電話插孔，可直接供總線制電話分機使用。

CRT系統消防控制中心火警監控、管理系統，用于火災自動報警及消防聯動控制系統的圖形化顯示，可以實現簡單、直觀地對系統監控。主要由電腦主機、顯示器、火災自動報警及消防聯動控制系統操作軟件，并且CRT之間可以通過局域網、普通電話線、RS232等方式進行聯網，接收、發送、顯示設備的異常信息及主機信息，從而實現了火災報警系統的遠程中央監控。

當以上所有系統都選定后，則可選擇機箱來進行組裝。一般小型自動報警及聯動系統都采用壁掛式機箱，因其體積小，極大的方便了工程安裝。該類設備主要用于洗浴歌舞中心、餐廳、小型圖書館、酒吧、超市、變電站等小型工程；大機箱主要有立式柜和琴臺柜兩種，主要用于大面積的住宅小區、大型體育館、商場、辦公樓等高層大型建筑；如果選用CRT系統，最好選用琴臺柜，因?yàn)榍倥_(tái)柜本身自帶CRT顯示器安放平臺，無需另購電腦桌等設備。
