一、問題描述及原因分析

1．問題描述

1）選用下垂型灑水噴頭且水平安裝，保護防火玻璃墻，不符合要求；【圖示1】

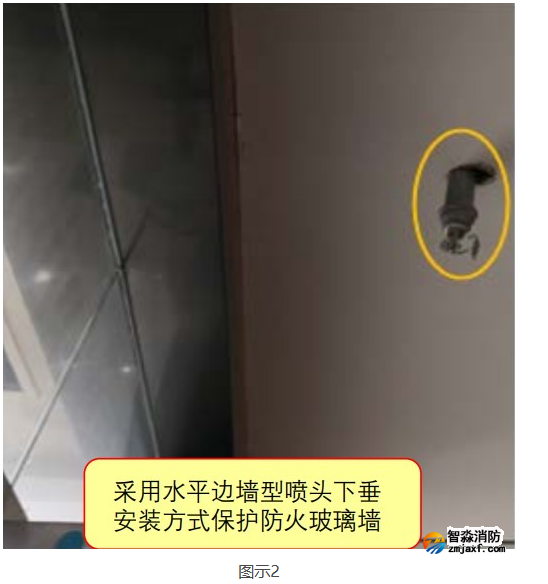

2）選用邊墻型灑水噴頭且下垂安裝，保護防火玻璃墻，不符合要求；【圖示2】

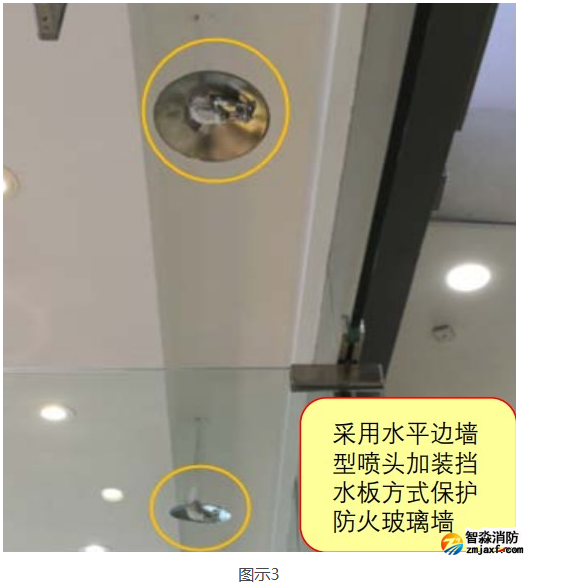

3）保護防火玻璃墻的水平邊墻型灑水噴頭加裝擋水板，不符合要求；【圖示3】

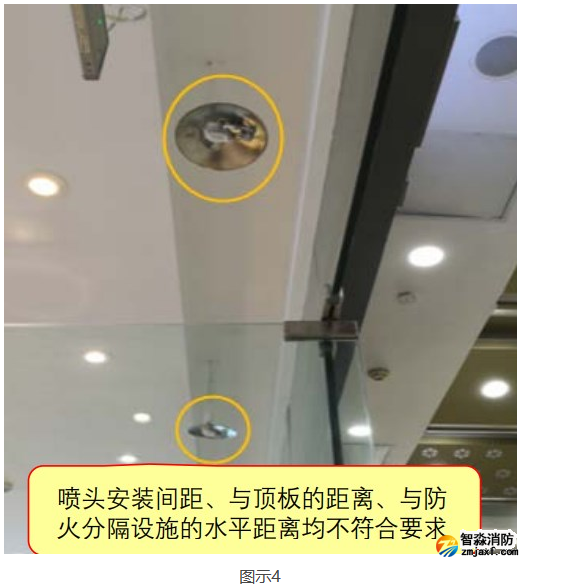

4）防火玻璃墻防護冷卻噴頭安裝間距、與頂板的距離、與防火分隔設施的水平距離不符合要求；【圖示4】

5）自動噴水防護冷卻噴頭配水支管直接與建筑室內噴淋配水管連接，系統未獨立設置。

2．原因分析

1）責任主體對相關的施工規范不熟悉。

2）施工單位未按圖紙和規范要求施工，建設單位和監理單位相關人員履職不到位。

二、規范要求及正確做法

1．規范要求

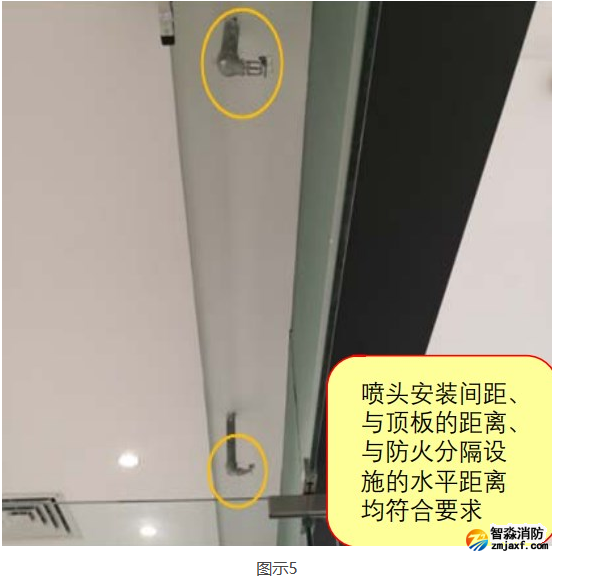

☆《自動噴水滅火系統設計規范》(GB 50084-2017)第5.0.15條、第6.1.6條、第7.1.15條。【圖示5】

2．正確做法

三、應對措施及防治指南

1．當采用防護冷卻系統保護防火卷簾、防火玻璃墻等防火分隔設施時，系統應獨立設置；其噴頭設置高度不應超過8m；當設置高度為4m～8m時，應采用快速響應灑水噴頭；

2．噴頭設置應確保噴灑到被保護對象后布水均勻，噴頭間距應為1.8m～2.4m；噴頭濺水盤與防火分隔設施的水平距離不應大于0.3m，與頂板的距離應符合規范規定；

3．自動噴水防護冷卻系統可采用邊墻型灑水噴頭。
